LET効果？高分子材料の機械的強度では見つかりません

JEARI memo

�T　　図5-3 イオン照射によるポリエチレンの伸びの変化
照射により、高分子どうしの間に架橋反応が進み、引っ張り破断 伸びが低下します。しかし2 MeVの電子線から350 MeVのNe8+ま でLETは0.2 eV/nmから287 eV/nmまで3桁にわたって変化してい るのに、吸収線量だけに依存している様子がわかります。

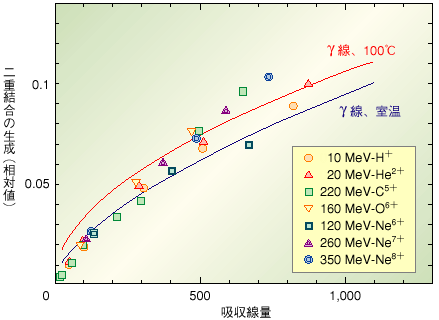

�U　　 図5-4 いろんなイオンおよびγ線で照射した
ポリエチレン中の二重結合の生成量

ポリエチレン中の二重結合の生成量は赤外スペクトルの解析から 調べました。
図中の2本の曲線は室温および100℃におけるγ線照射の場合です。 照射する放射線の種類によらないで吸収線量によって、そして わずかに 照射温度によって決まることが確かめられました。
参考文献 T. Seguchi et al., Ion Beam Irradiation Effect on Polymers. LET Dependence on the Chemical Reactions and Change of Mechanical Properties, Nucl. Instrum. Methods Phys. Res., B, 151, 154 (1999).
